不鏽鋼薄板不易檢（jiǎn）測？看這台直讀光譜儀如何檢測

使用直讀（dú）光譜儀分析不鏽鋼薄板材料成分時，試樣易被樣品夾壓凹，與光譜儀的對電極距離縮小，從而影響試驗結果（guǒ），有些薄（báo）板（bǎn）甚至容易被擊穿，而根（gēn）據國標推薦直讀光譜法的取樣厚度（dù）是不小於3 mm。

如今越來越多（duō）的不鏽鋼製品采用不鏽鋼薄板作（zuò）原材料，像是不鏽鋼器皿廚具就使（shǐ）用厚度小於3mm板（bǎn）材製作。如何使不鏽鋼薄板檢測結果準確才是重中之重，本次操作使用SPECTROMAXx台（tái）式直讀 光譜儀完成，過程中進行（háng）優化樣品製備、調節氬氣流量（liàng）、選擇合適夾具等措施，對不鏽鋼薄板進行（háng）成分分析，結果滿意。

1.實驗部分

1.1儀器
SPECTROMAXx台式直讀光譜儀（德國斯派克）

1.2樣品檢測
用直（zhí）徑18mm、高度30mm的鋼棒壓住（zhù）樣品，鋼（gāng）棒接觸樣品的端（duān）麵應平整潔（jié）淨，以防止樣品被壓凹。以此為電（diàn）極，用（yòng）光（guāng）源發生器使樣品與對電極之間激發發光，記錄待測元素的（de）發（fā）射強度。

2.結果與討論

2.1樣品分析

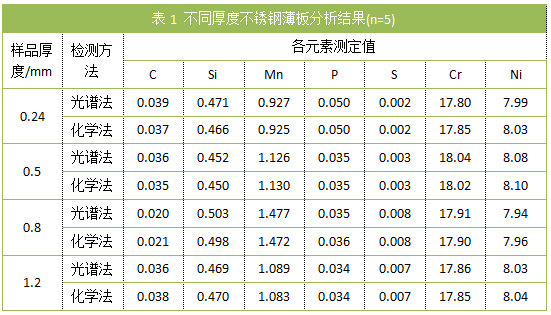

取厚度為0.24 mm、0. 50 mm、0. 80 mm、1.2mm的不鏽鋼薄板作為試驗樣品，在優（yōu）化的（de）試驗條件下進行分析、平行測定（dìng）5次，所得結果與化學分析法進行對比，結果見表1。

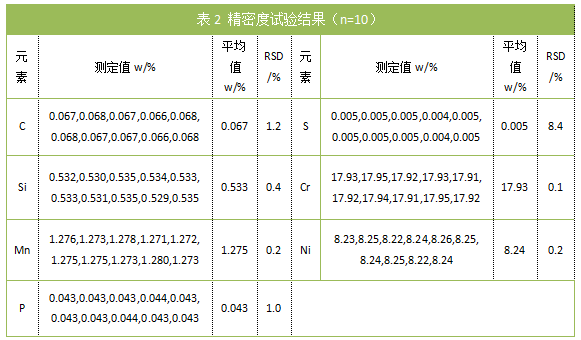

2.2精密（mì）度結果

3.結論

采用光電（diàn）直讀光譜法測定厚度在0.2~1.2 mm之間的不鏽鋼薄板（bǎn）中碳、矽、錳（měng）、磷（lín）、硫、鉻和鎳（niè）等（děng）7種元素的含量。在優化條件和（hé）SPECTROMAXx台式直讀光譜儀的檢測下，7種元素測定值的相對標準偏差(n=10)均小於10%。方法用於實樣分析，測定結（jié）果（guǒ）與化（huà）學分析方法的測定結果相一致。

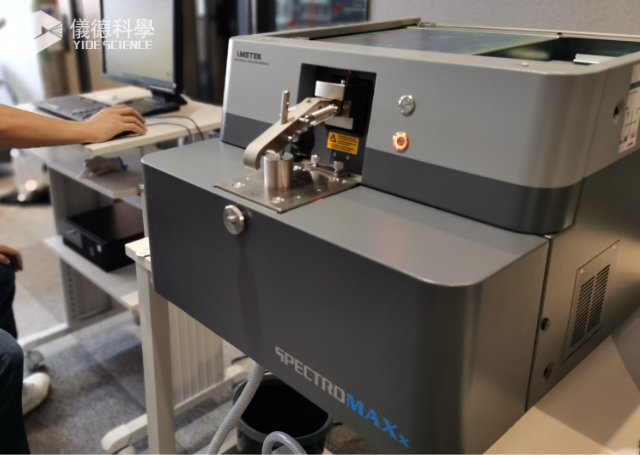

SPECTROMAXx台式直讀光譜儀（yí）——采用微處理器控製的數字化激發光源、專（zhuān）門針對發（fā）射光譜分析開發CCD檢測器、高性能讀出（chū）係統、新型火花台、創新的光學係統以及（jí）*的ICAL智能邏輯校正係。SPECTROMAXx直讀光（guāng）譜儀不僅（jǐn）具備了傳統光電倍（bèi）增管光譜儀的分（fèn）析性能，而且在某些方麵優於傳統的分析儀。SPECTROMAXx直讀光譜儀的新（xīn）型火花台的一個顯著（zhe）特點是降低了維護的工作量，並且大大地減少了氬氣耗量。
