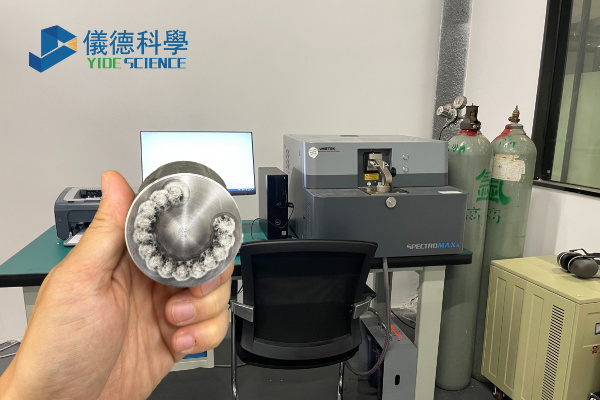

直讀光譜儀的成分檢測精度，直接取決（jué）於試樣製備質量（liàng）。不合格的樣品（pǐn）表麵會（huì）造成激發異常、數據漂移，甚至（zhì）得出（chū）完全失真的結（jié）果。針對金屬標樣與生產試樣，製樣需嚴格遵循以下規範。

一、檢測麵基礎質量要求

1. 平整密閉：檢測麵（miàn）需平整光潔，無翹曲、凹凸變形，確保與（yǔ）激發台密封貼合，防止氬氣泄漏導致激發能量不足、數據重複性差。

2. 潔淨無雜質（zhì）：表麵徹底去除氧（yǎng）化皮、鏽蝕、油汙及加（jiā）工殘留（liú），製樣後用無水乙醇或丙酮擦拭幹燥，避免外來元素幹擾成分分析。

3. 材質代表性：取（qǔ）樣避開澆口、邊角、焊縫等非均質區域，保（bǎo）證（zhèng）檢測麵成分（fèn）均勻，能夠真實反映樣品整體（tǐ）的元素含量。

二、缺陷樣品處理規則

金屬標樣或鑄件試樣常出現砂眼、裂紋（wén）等缺陷，需提前（qián）處理規避誤差：

1. 砂眼與氣孔：檢測麵存在砂眼、氣孔時，必須重（chóng）新打磨或切割換麵取樣。缺陷會造（zào）成放電擊穿異（yì）常，直接導致碳（tàn）、硫等（děng）非金屬元素檢測（cè）結果偏低。

2. 裂紋與夾層：帶有裂紋、夾層的樣品禁止直接檢測。裂紋內（nèi）容易積存氧化雜質，且破壞（huài）激發密封性，需完整切除（chú）缺陷區域後再行製樣。

3. 成分（fèn）偏析：存（cún）在偏析風險的樣品需在不同位置多點製樣檢測，取平均值（zhí）作為參考結果，避免單點數據偏離真實成分區間。

三、製樣操作關鍵要點

1. 加（jiā）工方式（shì）：優先（xiān）選用銑床銑削加工（gōng）表麵；砂紙打磨需（xū）采（cǎi）用 80~120 目粒度，打磨（mó）紋路保持同向，減少交叉劃痕對放電穩定性的影（yǐng）響。

2. 尺寸規格：試樣厚度不小於 2mm，檢測麵直徑（jìng）或（huò）邊長不小於 10mm；小尺寸試樣需搭配專用夾具固定，確保激發（fā）孔完全被（bèi）樣品覆蓋。

3. 溫（wēn）度控製：製樣（yàng）過（guò）程中避免樣品過（guò）熱，高溫會引發表麵氧化與材（cái）料相（xiàng）變，需待樣品冷卻至（zhì）室溫後方可上機（jī）檢測。

規範製樣（yàng）是光譜分析的基礎前提，嚴格把控樣品表（biǎo）麵質量、主動規避缺陷幹擾，才能保（bǎo）障檢測結果的準確性與可複（fù）現性（xìng）。
